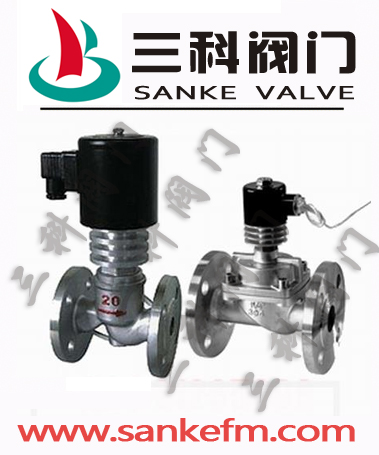

一、ZCZG高温高压电磁阀 产品简介：
其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，电磁阀主要是对管道中的介质进行双位自动调节和远程控制。
二、ZCZG高温高压电磁阀 结构特点：
耐高温：采用金属硬密封，提高了使用温度。介质流体温度可达425℃耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。采用杠杆原理保证线圈和阀体彻底隔离
三、ZCZG高温高压电磁阀 结构原理：
电磁阀电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启，主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。断电时在衔铁自重及返回弹簧作用下，关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭。
四、ZCZG高温高压电磁阀 的技术参数 ：
|
参数/型号
|
ZCZG
|
ZCZH
|
|
公称压力（MPa）
|
2.5
|
4.0
|
|
工作压力（MPa）
|
0.1～2.5
|
0.4～4.0
|
|
介质种类
|
轻油、蒸汽、热水
|
|
介质温度（℃）
|
≤250
|
≤400
|
|
电源电压
|
AC200V?DC24V其余规格可作特殊订货
|
|
公称通径（mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
流量系数（Kv）
泄漏量（ml/min）
|
按 JB/T7352-94规定动
按 JB/T7352-94.F规定
|
|
功率
|
170VA
|
480VA
|
五、ZCZG高温高压电磁阀 主要外形尺寸：
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
D3
|
b
|
f1
|
f
|
n-d
|
|
15
|
160
|
298
|
95
|
65
|
39
|
45
|
16
|
4
|
2
|
4－－Φ14
|
|
20
|
200
|
304
|
105
|
75
|
50
|
55
|
16
|
4
|
2
|
4－－Φ14
|
|
25
|
200
|
304
|
115
|
85
|
57
|
65
|
16
|
4
|
2
|
4－－Φ14
|
|
32
|
200
|
314
|
140
|
100
|
65
|
78
|
18
|
4
|
2
|
4－－Φ18
|
|
40
|
260
|
433
|
150
|
110
|
75
|
85
|
18
|
4
|
3
|
4－－Φ18
|
|
50
|
300
|
433
|
165
|
125
|
87
|
100
|
20
|
4
|
3
|
4－－Φ18
|
|
65
|
340
|
460
|
185
|
145
|
109
|
120
|
22
|
4
|
3
|
4－－Φ18
|
|
80
|
380
|
460
|
200
|
160
|
120
|
135
|
22
|
4
|
3
|
4－－Φ18
|
|
100
|
430
|
461
|
235
|
190
|
149
|
160
|
24
|
4.5
|
3
|
4－－Φ22
|
订货须知：
尊敬的用户您好：如果在您确定要使用ZCZG高温电磁阀之前，请一定要与我们的销售人员核对好以下几点的产品参数。
一、1，产品名称与型号，2，阀门的口径，3，阀门使用的管道压力，4，阀门的主体材质，5工况的使用温度，是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定ZCZG高温电磁阀型号，请按相关型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三科阀门技术人员免费为您审核把关。
