一、BZCK燃气紧急切断阀--概述
BZCK燃气紧急切断阀是一种新型的燃气管道工程的安全配套装置,主要应用于以下场合:
1.与可燃气体泄漏监测仪器相连接。当仪器检测到可燃气体泄漏时，自动快速关闭主供气体阀门,切断燃气的供给，及时制止恶性事故的发生。
2.与热力设备的极限温度(或压力)安全控制器相连接。当设备内检测点的温度或压力超过设定的极限数值时，自动快速关闭供气阀门，停止燃料的供给。
3.与高层建筑的中央消防报警系统相连接。当大厦发生火情时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。
4.在城市或工厂的燃气供应管网内设置BZCK燃气紧急切断阀，可在中央控制室内集中控制，远距离遥控，紧急关闭事故现场的管线供气。
本系列产品具有极佳的技术性能，低负荷损失和高可可靠性。适用于煤气、天燃气及液化石油气等可燃气体，广泛应用于供气管网系统，燃气热能工厂车间，燃气锅炉房及住宅居所的安全设施。
二、BZCK燃气紧急切断阀功能及工作原理
本系列阀门是常开型脉冲触发式型电磁阀，具有事故自锁及手动复位功能。
1、阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能。
2、当事故发生时，阀门线圈瞬时通电，触发阀门快速关闭，并进入自锁状态。此时即使撤去电源，阀门仍处于自锁关闭状态，不会重新自动打开。
3、本阀采用先导式阀瓣，开启轻松，即使压力达到6bar开启也十分轻松，口径大于DN125，采用杠杆手柄，使本阀达到目的开关省力、快速。
4、当工作人员处理完事故，人工重新开启阀门，才会恢复供气。
根据客户要求也可提供断电关闭的常闭型紧急切断阀。
三、BZCK燃气紧急切断阀--技术参数:
1、适用于煤气、天然气及液化石油气。
2、阀门规格：螺纹连接 G1/2“、G3/4”、G1“；法兰连接 DN25～350
3、工作压力：0.5bar～6bar
4、电气防护等级：CEI IP65/IP67
5、防爆等级：Eexm Ⅱ T4/ Eexm Ⅱ T5
6、工作电压及电功率：交流 AC220V，50Hz/14V；直流 DC12V/8.5W，DC24V/8.5W
7、操作系数：不间断输出或脉冲型
8、电气连接：插件（不分正负极）
9、线圈功率:≤DN100,20℃时交流 AC220V,50Hz/24VA直流 DC24V,/24W 线圈型号:MF-1(2≥DN100,20℃时交流 AC220V,50Hz/90VA直流 DC24V,/85W 线圈型号:ZCLF-1(2)
10、工作环境温度：-15～60℃
11、密封材料：NBR橡胶
12、阀体材质：黄铜、不锈钢、碳钢
13、阀门关闭时间：少于1秒
四、手动复位操作过程
当阀门被切断，管道漏气故障排除后，工作人员需要手动复位时，用力向上提拉 手动复位杆，听到“咔”的一声，说明阀门完全被打开。此时，即使松开手，也不会被切断。（除非再给阀门线圈通电）。注：手动复位必须在电磁阀线圈断电时操作。
五、BZCK燃气紧急切断阀--性能规范
|
压力等级
|
常温试验压力
|
|
壳体
|
密封
|
低气压密封
|
|
公称压力(MPa)
|
1.6
|
2.4
|
1.76
|
0.6
|
|
2.5
|
3.75
|
2.75
|
0.6
|
|
4.0
|
6.0
|
4.4
|
0.6
|
|
适用温度
|
-15~60℃
|
燃气紧急切断阀--主要零件材料
|
零 件 名 称
|
材 料
|
|
“-1丝扣“
|
DN25-DN350（法兰）
|
|
阀体
|
黄铜
|
碳钢（不锈钢）
|
|
自锁体
|
黄铜（铝合金）
|
|
阀杆
|
不锈钢
|
不锈钢
|
|
密封川
|
NBR橡胶
|

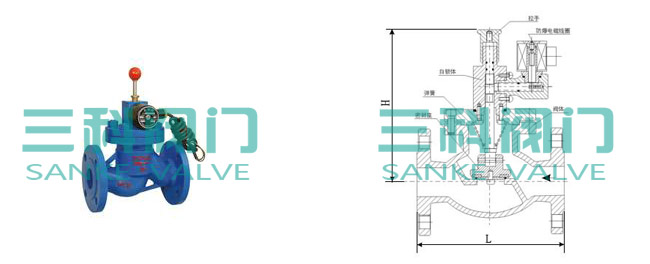

燃气紧急切断阀--规格及安装尺寸表
|
规格(DN)
|
L
|
≈H
|
D
|
D1
|
D2
|
Z-¤d
|
备注
|
|
1/2"(DN15)
|
68
|
120
|
|
|
|
|
丝扣
|
|
3/4"(DN20)
|
72
|
128
|
|
|
|
|
|
1"(DN25)
|
100
|
160
|
|
|
|
|
|
25
|
160
|
180
|
115
|
85
|
65
|
4-¤14
|
法兰连接
|
|
32
|
180
|
200
|
135
|
100
|
78
|
4-¤18
|
|
40
|
200
|
200
|
145
|
110
|
85
|
4-¤18
|
|
50
|
230
|
220
|
160
|
125
|
100
|
4-¤18
|
|
65
|
290
|
255
|
180
|
145
|
120
|
4-¤18
|
|
80
|
310
|
320
|
195
|
160
|
135
|
8-¤18
|
|
100
|
350
|
380
|
215
|
180
|
155
|
8-¤18
|
|
125
|
400
|
405
|
245
|
210
|
185
|
8-¤23
|
|
150
|
480
|
458
|
280
|
240
|
210
|
8-¤23
|
|
200
|
600
|
530
|
335
|
295
|
265
|
8-¤23
|
|
250
|
650
|
600
|
390
|
350
|
320
|
12-¤23
|
|
300
|
750
|
650
|
440
|
400
|
368
|
12-¤23
|
|
350
|
850
|
750
|
500
|
460
|
428
|
12-¤23
|
订货须知：
尊敬的用户您好：如果在您确定要使用BZCK燃气紧急切断阀之前，请一定要与我们的销售人员核对好以下几点的产品参数。
一、1，产品名称与型号，2，阀门的口径，3，阀门使用的管道压力，4，阀门的主体材质，5工况的使用温度，是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定BZCK燃气紧急切断阀型号，请按相关型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三科阀门技术人员免费为您审核把关。
欢迎您再访问我们的网站www.yjskfm.com查阅相关产品的技术参数，感谢您对我们的关注，如果您对我们的产品、服务有任何建议或者疑问的话，请立即联系我们！我们一定会尽心尽力为您提供优质的服务. |
