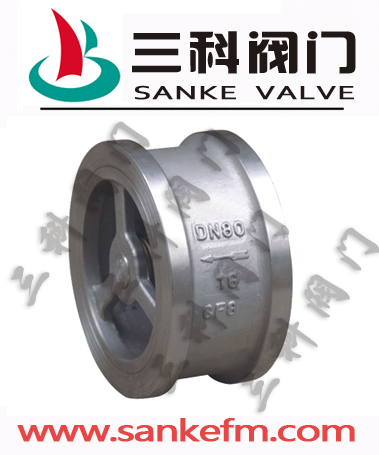

H72W对夹升降式止回阀

一、H72型对夹升降式止回阀概述：

    H72对夹升降式止回阀由阀体、阀瓣、弹簧等组成，可以水平或垂直安装于多种管路系统，防止介质倒流作用，H72对夹升降式止回阀具有结构短、体积小、质量轻；阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好。H72对夹升降式止回阀广泛适用于各类流体介质的管道防止回流该产品采用对夹式连接，结构紧凑，阀瓣沿着中心定位作 升降运动，由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点，特别适合于安装空间受限制的场合采用，可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。

应用范围：
对夹升降式止回阀适用于公称压力PN10～PN420、Class150～Class2500；公称通径DN15～DN1200、NPS1/2～48；工作温度-196℃～540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，对夹式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。

结构特点：
1. 结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；
2. 体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；
3. 阀瓣关闭快速，水锤压力小；
4. 水平管道或垂直管道均可使用，安装方便；
5. 对夹升降式止回阀流道通畅、流体阻力小；
6. 动作灵敏、密封性能好；
7. 阀瓣行程短、关阀冲击力小；
8. 整体结构、简单紧凑、造型美观；
9. 使用寿命长、可靠性高。

标准规范：
设计制造标准：JB/T 8937
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

二、H72型对夹升降式止回阀执行标准：
设计制造：JB/T8937 　　
结构长度：JB/T8937 　　
配管法兰：JB/T74 　　　　
试验与检验：JB/T9092-1999
产品型号：H71H、H71W
尺寸范围：DN15～DN300
压力等级：1.6～6.4MPa
壳体材料：碳钢、不锈钢
适用介质：气体、液体、蒸汽
操作方式：自动

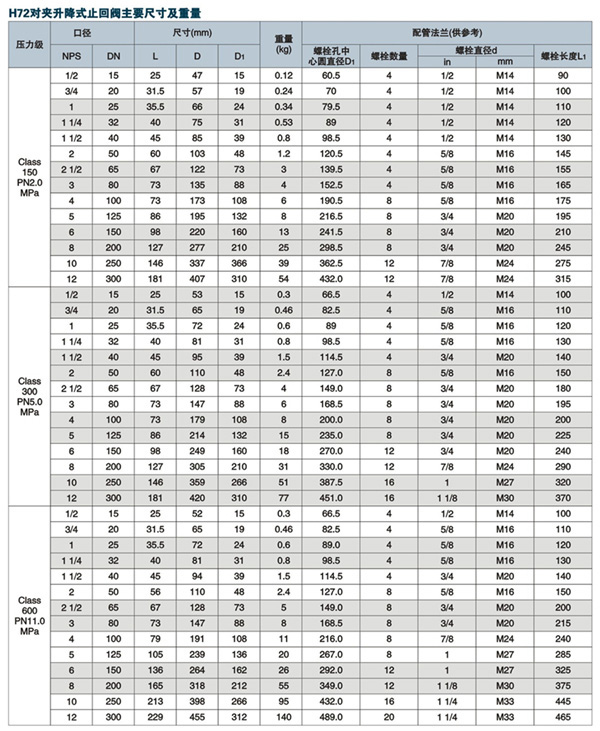

三、H72型对夹升降式止回阀安装尺寸：

订货须知：

尊敬的用户您好：如果在您确定要使用H72W对夹升降式止回阀之前，请一定要与我们的销售人员核对好以下几点的产品参数。

一、1，产品名称与型号，2，阀门的口径，3，阀门使用的管道压力，4，阀门的主体材质，5工况的使用温度，是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定H72W对夹升降式止回阀型号，请按相关型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三科阀门技术人员免费为您审核把关。

欢迎您再访问我们的网站www.yjskfm.com查阅相关产品的技术参数，感谢您对我们的关注，如果您对我们的产品、服务有任何建议或者疑问的话，请立即联系我们！我们一定会尽心尽力为您提供优质的服务.
