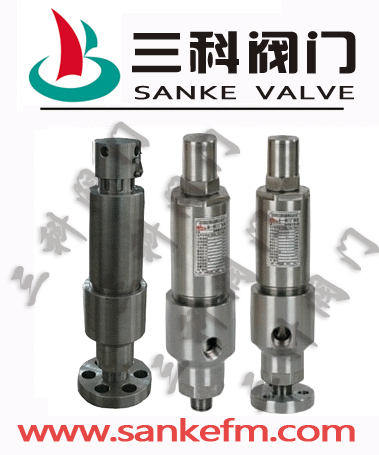

一、AY42H安全溢流阀简介:
AY42H、YA802Y型安全溢流阀可用于高压注水泵站的管路上,作为超压保护装置。安全溢流阀,属于压力控制阀。它所要解决的技术问题是既能克服通常直动式结构的阀在大流量或高压力场合受弹簧及阀结构尺寸所限、难以使用及卸流流量对调压偏差影响大的缺点,又能克服先导式结构的阀反应速度慢、制造成本高、使用可靠性差的缺点;同时能减轻上述两种结构阀在开启、关闭时的溢流特性曲线重复性差、粘滞现象严重等状况,减小阀的压力不灵敏区。解决上述技术问题的技术方案是在由阀体(1)、阀芯(2)、弹簧(4)和阀盖(7)构成的安全溢流阀中,阀芯将阀体内腔分隔为高压腔(8)和低压腔(9),其特征是在高压腔与低压腔之间设有中间腔(10),该中间腔分别与高压腔和低压腔相通。
二、AY42H安全溢流阀主要性能规范:
型号
|
公称压力
|
开启压力分级
|
工作温度(℃)
|
适用介质
|
AY42H-160 YA802Y-160
|
16.0
|
6.3~16.0
|
200
|
水、油品等
|
AY42H-250 YA802Y-250
|
25.0
|
10.0~25.0
|
AY42H-400 YA802Y-400 YA802Y-600
|
40.0-60.0
|
20.0~60.0
|
YA802Y外形尺寸和连接尺寸
型号
|
公称通径
|
尺寸
|
Rc
|
ZG
|
L
|
L1
|
≈H
|
YA802Y-600
|
15
|
1/2"
|
1/2"
|
52
|
90
|
250
|
25
|
1"
|
1"
|
52
|
113
|
275
|
40
|
11/2"
|
11/2"
|
52
|
157
|
336
|
三、AY42H安全溢流阀外形尺寸和连接尺寸
型号
|
公称通径
|
尺寸
|
D
|
D1
|
K
|
M
|
Z-?d
|
b
|
L
|
L1
|
Rc
|
≈H
|
AY42H-160 AY42H-250 AY42H-400
|
15
|
135
|
95
|
25
|
M48×2
|
4-22
|
25
|
65
|
140
|
1/2"
|
329
|
25
|
165
|
115
|
30
|
M52×2
|
6-26
|
28
|
80
|
150
|
1"
|
447
|
25
|
200
|
145
|
38
|
M80×3
|
6-29
|
40
|
90
|
180
|
11/2"
|
485
|
32
|
225
|
170
|
42
|
M100×3
|
6-33
|
50
|
100
|
200
|
21/2"
|
570
|
订货须知:
尊敬的用户您好:如果在您确定要使用AY42H安全溢流阀之前,请一定要与我们的销售人员核对好以下几点的产品参数。
一、1,产品名称与型号,2,阀门的口径,3,阀门使用的管道压力,4,阀门的主体材质,5工况的使用温度,是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定AY42H安全溢流阀型号,请按相关型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三科阀门技术人员免费为您审核把关。
