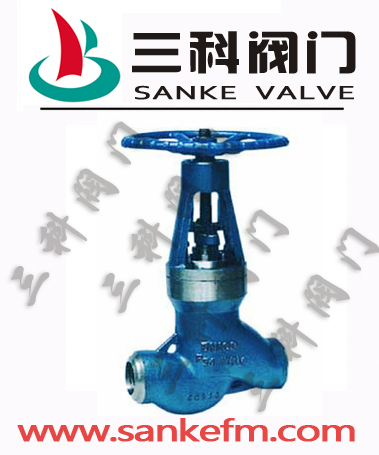

一、J61Y-100/160/200/320电站截止阀产品介绍:
电站截止阀也称电站专用截止阀,电站截止阀与其他截止阀产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。制造验收技术条件按日本火力发电用阀门标准E101的规定。磅级电站截止阀的结构长度按E101的规定。阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。阀盖填料函尝试合理,填料加缓蚀剂,密封可靠,开关平稳。阀门具有上密封结构,保证阀门开启运行时阀杆处不会外漏。
二、J61Y-100/160/200/320电站截止阀应用范围:
电站截止阀适用于Class1500~3500Lb、工作温度-29~570℃的石油、化工、火力电站等各种工况的管路上切断或接通介质。适用介质为:水、油品、蒸汽等非腐蚀性介质。
三、J61Y-100/160/200/320电站截止阀标准规范:
设计制造标准:ASME B16.34、E101
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
J61Y-200 / J61Y-250 / J61Y-320 电站焊接截止阀主要特点及用途
1.阀门与管路连接采用焊接式结构。
2.密封面不易磨损、擦伤,密封性能好,寿命长。
3.结构紧凑,启闭性好、高度小、维修方便。
4.适用于水、蒸汽、油品管路上,具有耐高温、耐高压的特点。
J61Y-200 / J61Y-250 / J61Y-320 电站焊接截止阀主要性能和使用范围
产品型号 |
公称压力PN(MPa) |
试验压力 (MPa) |
试验压力 (MPa) |
适用温度(℃) |
适用介质 |
壳体强度 |
密封 |
P54 |
P55 |
P57 |
J61H/Y-100 |
10 |
15 |
11 |
|
|
|
≤450 |
水、蒸汽、油品 |
J61H/Y-200 |
20 |
30 |
22 |
|
|
|
J61H/Y-250 |
25 |
37.5 |
27.5 |
|
|
|
J61H/Y-320 |
32 |
48 |
36 |
|
|
|
J61Y-P54/100V |
|
30 |
22 |
10 |
|
|
≤540 |
蒸汽 |
J61Y-P54/140V |
|
38 |
28 |
14 |
|
|
J61Y-P54/70V |
|
48 |
36 |
17 |
|
|
J61Y-P55/100V |
|
38 |
28 |
|
10 |
|
≤550 |
J61Y-P55/140V |
|
48 |
36 |
|
14 |
|
J61Y-P55/170V |
|
53 |
39 |
|
17 |
|
J61Y-P57/1OOV |
|
48 |
36 |
|
|
10 |
≤570 |
J61Y-P57/140V |
|
55 |
40 |
|
|
14 |
J61Y-P57/170V |
|
60 |
44 |
|
|
17 |
J61Y-200 / J61Y-250 / J61Y-320 电站焊接截止阀主要零件材料
零件名称 |
阀体 |
阀盖 |
阀杆 |
阀瓣 |
密封面 |
填料 |
阀杆螺母 |
手轮 |
紧固件 |
J61H型 |
25
WCB |
25
40Cr |
铬不锈钢
铬钼铝钢氮化 |
铬不锈钢 |
铬不锈钢 |
柔性石墨 |
铝青铜 |
可锻铸铁 |
优质碳钢铬钼钢 |
J61Y型 |
25
WCB |
25
40Cr |
铬不锈钢
铬钼铝钢氮化 |
25 |
硬质合金 |
柔性石墨 |
铝青铜 |
可锻铸铁 |
优质碳钢铬钼钢 |
J61Y-P54型 |
ZG20CrMoV 12Cr1M01V
|
12Cr1M01V |
20Cr1M01V
25Cr2M01V |
12Cr1M01V |
硬质合金 |
柔性石墨 |
铝青铜 |
可锻铸铁 |
铬钼钢 |
J61Y-P55型 |
ZG15CrMoV 12Cr1M01V |
12Cr1M01V |
20Cr1M01V
25Cr2M01V |
12Cr1M01V |
硬质合金 |
柔性石墨 |
铝青铜 |
可锻铸铁 |
铬钼钢 |
J61Y-P57型 |
ZG15CrMOV 12Cr1M01V |
12Cr1M01V |
20Cr1M01V
25Cr2M01V |
12Cr1M01V |
硬质合金 |
柔性石墨 |
铝青铜 |
可锻铸铁 |
铬钼钢 |
J61Y-200 J61Y-250 J61Y-320 电站焊接截止阀 |
主要尺寸表
型号 |
公称通径DN(mm) |
尺寸 (mm) |
L |
D1 |
D2 |
H |
J61H-200
J61Y-200 |
10 |
130 |
10 |
30 |
210 |
15 |
130 |
12 |
30 |
210 |
20 |
170 |
22 |
42 |
480 |
25 |
170 |
27 |
42 |
520 |
32 |
200 |
34 |
52 |
728 |
50 |
350 |
53 |
76 |
728 |
80 |
500 |
86 |
108 |
898 |
100 |
600 |
107 |
161 |
890 |
J61H-250
J61Y-250
J61H-320
J61Y-320 |
20 |
150 |
25 |
40 |
576 |
32r |
180 |
32 |
55 |
606 |
50 |
250 |
50 |
83 |
722 |
65 |
430 |
65 |
98 |
811 |
80 |
470 |
80 |
105 |
895 |
100 |
600 |
100 |
142 |
1179 |
J61Y-P54100V
J61Y-P54140V |
20 |
17 |
22 |
42 |
480 |
25 |
170 |
27 |
42 |
520 |
32 |
200 |
34 |
52 |
728 |
50 |
350 |
53 |
76 |
728 |
80 |
500 |
86 |
108 |
898 |
100 |
600 |
107 |
161 |
890 |
J61Y-P54170V
J61Y-P54170V
J61Y-P57170V
J61Y-P54195V
J61Y-P54195V
J61Y-P54200V |
10 |
120 |
12 |
23 |
500 |
20 |
170 |
24 |
42 |
533 |
25 |
175 |
28 |
45 |
545 |
32 |
190 |
35 |
54 |
560 |
50 |
340 |
46 |
50 |
648 |
65 |
430 |
69 |
92 |
565 |
80 |
470 |
85 |
118 |
600 |
100 |
560 |
105 |
145 |
680 |
|
订货须知:
尊敬的用户您好:如果在您确定要使用J61Y-100/160/200/320电站截止阀之前,请一定要与我们的销售人员核对好以下几点的产品参数。
一、1,产品名称与型号,2,阀门的口径,3,阀门使用的管道压力,4,阀门的主体材质,5工况的使用温度,是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定J61Y-100/160/200/320电站截止阀型号,请按相关型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三科阀门技术人员免费为您审核把关。
欢迎您再访问我们的网站www.yjskfm.com查阅相关产品的技术参数,感谢您对我们的关注,如果您对我们的产品、服务有任何建议或者疑问的话,请立即联系我们!我们一定会尽心尽力为您提供优质的服务. |
