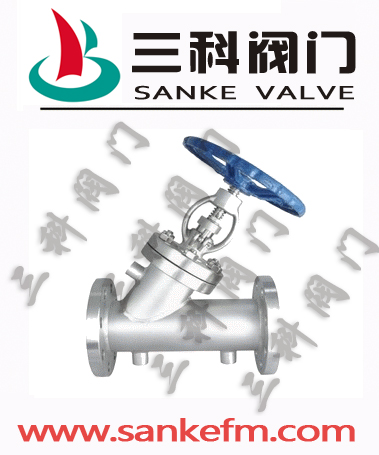

一、BJ45W直流式保温截止阀简介:
BJ45W直流式保温截止阀又称直流式夹套截止阀,阀体内流体通道采用直流结构,相比较普通截止阀倒S流通结构,死角空间减少。主要应用于化工、化肥等行业的系统管路中,夹套内涵入蒸汽能防止介质结晶。BJ45W直流式保温截止阀两法兰之间焊装有金属夹套,在截止阀的侧面和底部设置了夹套接口。保温截止阀的连接法兰相较于普通截止阀要大一至两个规格。
设计制造按GB12234-89 GB12234-89;
结构长度按GB12221-89 GB12221-89;
法兰尺寸按JB/T79-94 JB/779-94;
阀门检查和试验按GB13927。
二、BJ45W直流式保温截止阀主要零件材质:
零件名称LTEM
|
ZG1CR18NI9TI系列
|
ZGOOCR18NI10系列
|
ZG1Cr18Ni12MO2Ti系列
|
ZGOOCR17NI14MO2系列
|
WCB系列
|
阀体/阀盖世BODY/CAP
|
ZG1CR18NI9TI
|
ZGOOCR18NI10
|
ZG1Cr18Ni12MO2Ti
|
ZGOOCR17NI14MO2
|
WCB
|
闸板WEDGE
|
ZG1CR18NI9TI
|
ZGOOCR18NI10
|
ZG1Cr18Ni12MO2Ti
|
ZGOOCR17NI14MO2
|
1Cr13
|
阀杆STEM
|
1CR18NI9TI
|
00cr18ni10
|
1CR18NI12MOTI
|
OOCR17NI14MO
|
1Cr13
|
填料PACKING
|
PTFE纺织
|
PTFE纺织
|
PTFE纺织
|
PTFE纺织
|
石墨 GRAPHITE
|
垫片GASKET
|
304L+PTFE
|
304L+PTFE
|
316L+PTFE
|
316L+PTFE
|
石墨+304 GRAPHITE+304
|
压盖GLAND FLANGE
|
ZG1CR18NI9TI
|
ZG00CR18ni10
|
ZG1Cr18Ni12MO2Ti
|
ZGOOCR17NI14MO2
|
WCB
|
填料压环 STUFFING RING
|
1CR18NI9TI
|
00CR18NI10
|
1Cr18NI12MOTI
|
OOCR17NI14MO
|
1Cr13
|
螺栓BOLT
|
1cr17ni2
|
1CR17NI2
|
1Cr17NI2
|
1Cr17Ni2
|
35CrMoA
|
螺母NUT
|
1cr18ni9ti
|
1CR18NI9TI
|
1Cr18NI9ti
|
1Cr18NI9ti
|
45
|
三、BJ45W直流式保温截止阀主要外形尺寸及重量:
PN(MPa)
|
DN(mm)
|
尺寸(mm)
|
重量
|
L
|
L1
|
H
|
3-G
|
D
|
D1
|
D2
|
b
|
Z-φd
|
Do
|
kg
|
2.5
|
15
|
200
|
50
|
210
|
1-2
|
105
|
75
|
55
|
16
|
4--φ14
|
120
|
14
|
20
|
220
|
50
|
240
|
1-2
|
115
|
85
|
65
|
16
|
4--φ14
|
140
|
18
|
25
|
220
|
50
|
250
|
1-2
|
135
|
100
|
78
|
18
|
4--φ18
|
160
|
25
|
32
|
250
|
55
|
270
|
1-2
|
145
|
110
|
85
|
18
|
4--φ18
|
160
|
30
|
40
|
270
|
60
|
310
|
1-2
|
160
|
125
|
100
|
20
|
4--φ18
|
160
|
36
|
50
|
300
|
60
|
330
|
3-4
|
180
|
145
|
120
|
22
|
8-φ18
|
240
|
40
|
65
|
350
|
65
|
360
|
3-4
|
195
|
160
|
135
|
22
|
8-φ18
|
240
|
54
|
80
|
380
|
70
|
400
|
3-4
|
230
|
190
|
160
|
24
|
8-φ23
|
280
|
70
|
100
|
430
|
75
|
480
|
1
|
270
|
220
|
188
|
28
|
8-φ25
|
320
|
100
|
125
|
490
|
80
|
550
|
1
|
300
|
250
|
218
|
30
|
8-φ25
|
360
|
130
|
150
|
570
|
90
|
620
|
1
|
330
|
280
|
248
|
32
|
12-φ25
|
360
|
170
|
200
|
690
|
95
|
750
|
1
|
395
|
340
|
302
|
36
|
12-φ25
|
400
|
250
|
4
|
15
|
200
|
50
|
210
|
1-2
|
105
|
75
|
55
|
16
|
4--φ14
|
120
|
14
|
20
|
220
|
50
|
240
|
1-2
|
115
|
85
|
65
|
16
|
4--φ14
|
140
|
18
|
25
|
220
|
50
|
250
|
1-2
|
135
|
100
|
78
|
18
|
4--φ18
|
160
|
25
|
32
|
250
|
55
|
270
|
1-2
|
145
|
110
|
85
|
18
|
4--φ18
|
160
|
33
|
40
|
270
|
60
|
310
|
1-2
|
160
|
125
|
100
|
20
|
4--φ18
|
160
|
41
|
50
|
300
|
60
|
330
|
3-4
|
180
|
145
|
120
|
22
|
8-φ18
|
240
|
45
|
65
|
350
|
65
|
360
|
3-4
|
192
|
160
|
135
|
22
|
8-φ18
|
240
|
62
|
80
|
380
|
70
|
400
|
3-4
|
230
|
190
|
160
|
24
|
8-φ23
|
280
|
80
|
100
|
430
|
75
|
480
|
1
|
270
|
220
|
188
|
28
|
8-φ25
|
320
|
100
|
125
|
490
|
80
|
550
|
1
|
300
|
250
|
218
|
30
|
8-φ25
|
360
|
130
|
150
|
570
|
90
|
620
|
1
|
350
|
295
|
258
|
34
|
12-φ30
|
360
|
185
|
200
|
690
|
95
|
750
|
1
|
415
|
355
|
315
|
40
|
12-φ34
|
400
|
268
|
